Wraz z ciągle rosnącą ilością stosowanych przez nas odbiorników energii elektrycznej, wzrasta ilość wymaganych urządzeń zabezpieczeniowych a tym samym rosną gabaryty rozdzielnic obiektowych, które muszą pomieścić w środku coraz częściej nie tylko aparaturę zabezpieczeniową ale również elementy automatyki budynkowej. W celu zminimalizowania przestrzeni zajmowanej przez aparaty zabezpieczające niskiego napięcia stosuje się urządzenia będące kombinacją dwóch, wyżej wymienionych typów zabezpieczeń w jednej obudowie. Przykładem takiego aparatu jest wyłącznik kombinowany (wyłącznik różnicowoprądowy z członem nadprądowym, RCBO - Residual Circuit Breaker with Overload).

Do tej pory  takie wyłączniki, w wykonaniu jednofazowym, charakteryzowały się szerokością dwóch modułów montażowych (1 moduł montażowy = 18 mm to klasyczna szerokość jednego wyłącznika nadmiarowoprądowego 1-fazowego, potocznie nazywanego „esem”). Zabezpieczając w ten sposób obwody, które wymagają indywidualnej ochrony różnicowoprądowej (np. obwody komputerowe w celu zapewnienia niezawodności pracy w obiektach biurowych), zyskuje się oszczędność jednego modułu montażowego na każdy obwód (w porównaniu do zastosowania wyłącznika różnicowego 1-fazowego + wyłącznika nadmiarowoprądowego 1-fazowego, które zajmują razem 3 moduły montażowe).

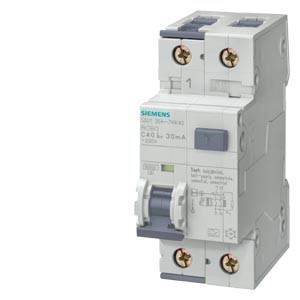

Wyłącznik kombinowany (RCBO) firmy Siemens, seria 5SU1.

Wykonanie standardowe, 1+N o szerokości 2 modułów montażowych (36 mm), do 40 A.

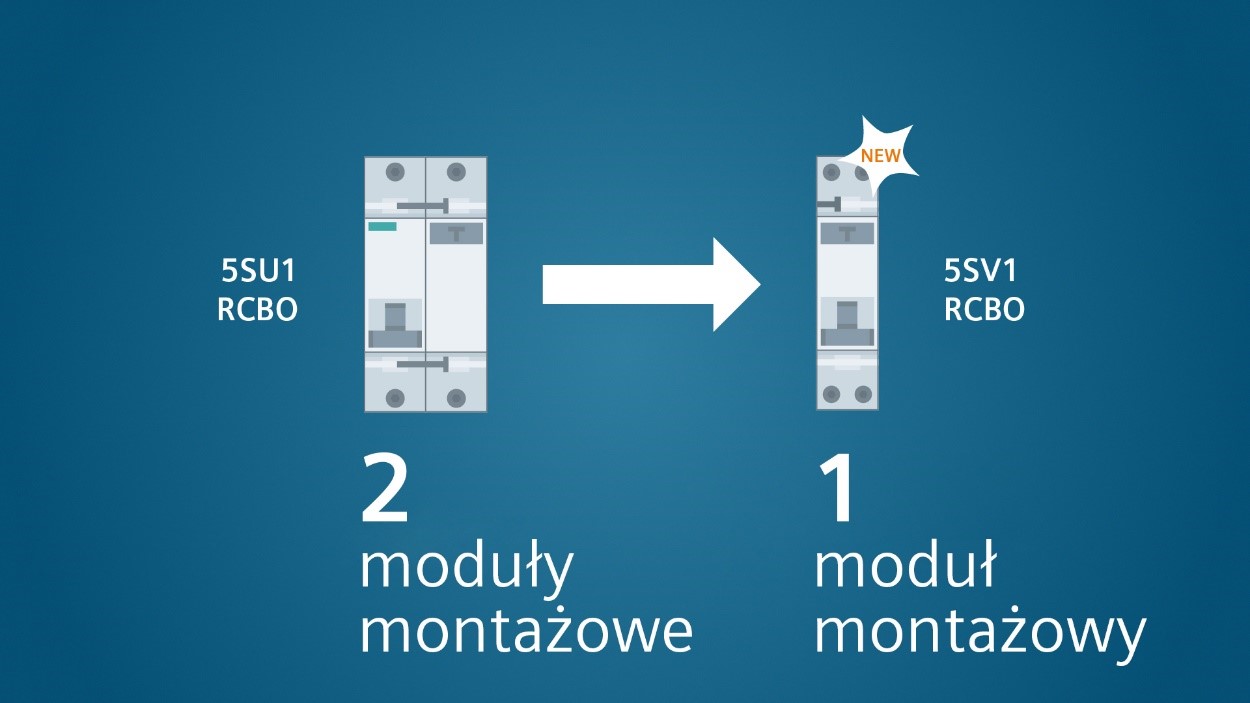

Firma Siemens poszła krok dalej – opracowała wyłącznik różnicowoprądowy z członem nadprądowym (kombinowany) 1-fazowy o szerokości 1 modułu montażowego (18 mm). W ten sposób uzyskuje się jeszcze większą oszczędność miejsca, co może być szczególnie ważne podczas modernizacji istniejących instalacji, oraz rozdzielnic z dużą ilością obwodów zabezpieczanych przez indywidualne wyłączniki różnicowoprądowe.

Seria wyłączników kombinowanych 5SV1 charakteryzuje się następującymi parametrami:

• Dostępne rodzaje wyzwalaczy różnicowoprądowych: AC, A, F,
• Znamionowe prądy różnicowe: 30 mA, 300 mA.
• Prądy znamionowe: od 2 A do 16 A,
• Charakterystyki członu nadprądowego: B, C,

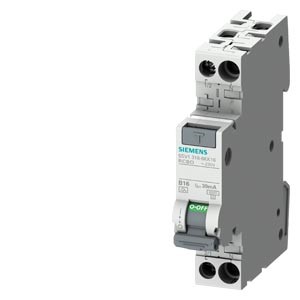

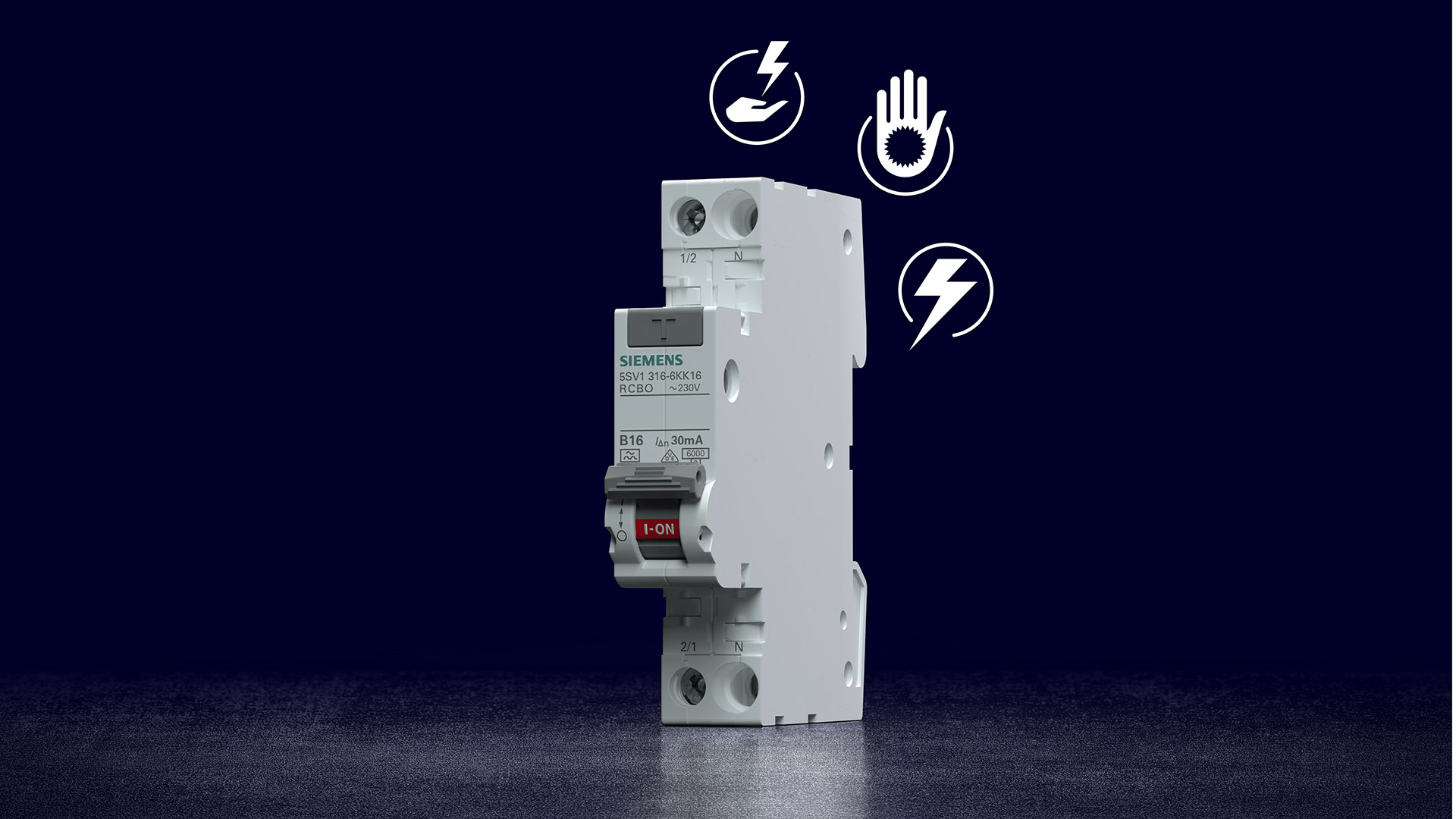

Jednomodułowy wyłącznik kombinowany firmy Siemens, nowa seria 5SV1.

1+N o szerokości 1 modułu montażowego (18 mm), do 16 A.

Zaletą stosowania indywidualnego zabezpieczania jest większa niezawodność całej instalacji elektrycznej. Wyobraźmy sobie obiekt biurowy, który zabezpieczany jest przez zbiorczy wyłącznik różnicowoprądowy 3-fazowy, oraz indywidualne zabezpieczania nadmiarowoprądowe na każdy obwód końcowy. W przypadku wystąpienia uszkodzenia powodującego przepływ prądu różnicowego w jednym z obwodów, następuje wyłącznie zasilania w całym obiekcie. Ten niepożądany efekt eliminujemy stosując indywidualne zabezpieczenia różnicowoprądowe na każdy obwód elektryczny, dodatkowo dla oszczędności miejsca sugeruje się instalowanie wyłączników kombinowanych w celu oszczędności zajmowanego przez nie miejsca.

Należy zwrócić uwagę, że wyłącznik 5SV1 (jednomodułowy wyłącznik kombinowany RCBO) firmy Siemens wyposażony jest w elektromechaniczny człon różnicowy, jest zgodny z normą PN-EN 61009-2-1. Dzięki temu wyzwalacz różnicowoprądowy działa niezależnie od napięcia zasilania podanego na wyłącznik (voltage independent) tym samym zachowując swoje funkcje ochronne nawet przy obniżonym poziomie tego napięcia ,w przeciwieństwie do wyłączników o działaniu elektronicznym, zależnym od napięcia zasilania „voltage dependent”, które dopuszczane są do stosowania w niektórych państwach np. w normach brytyjskich BS.

Wyłącznik 5SV1 jest najmniejszym, dostępnie obecnie na rynku, 1-fazowym elektromechanicznym wyłącznikiem kombinowanym.

Specjalnie dla jednomodułowych urządzeń 1+N (w tym nowych wyłączników kombinowanych 5SV1 18 mm, wyłączników nadprądowych 1+N 18 mm, nowych detektorów iskrzenia AFDD 5SV6 18 mm) firma Siemens przygotowała dedykowane szyny łączeniowe, umożliwiające w prosty i szybki sposób łączyć grupy nowych aparatów.

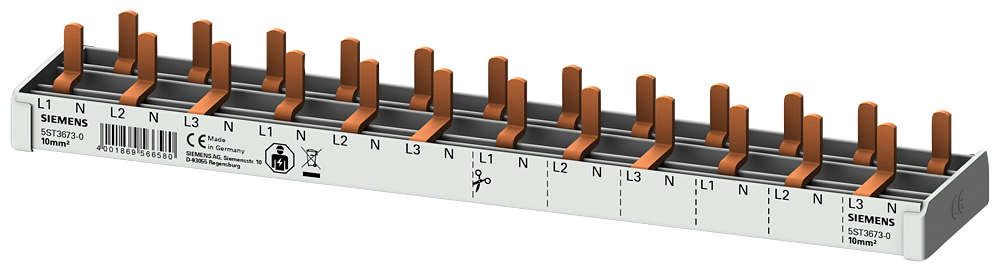

Szyna łączeniowa 5ST3673-0

3-fazowa + N, przekrój 10 mm2, dla 12 wyłączników jednomodułowych 1+N (5SV1, 5SV6, 5SY60)

Dostępne wykonania nowych wyłączników 5SV1 oraz szyn łączeniowych dostępne w katalogu:

https://publikacje.siemens-info.com/webreader/00518-001611-jednomodulowy-wylacznik-kombinowany
