Wyłącznik ComPacT NSX NSX250F 36kA DC 3P 250A TMD | C40F3TM250D Schneider Electric

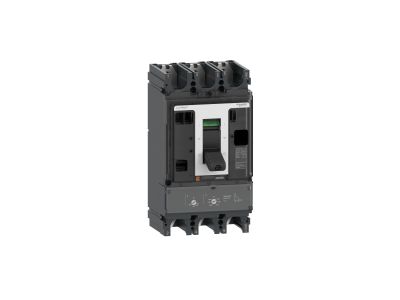

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1546025
EAN
3606482005587
Kod Producenta
C40F3TM250D
Dodaj do porównania
Wyłącznik ComPacT NSX NSX250F 36kA DC 3P 250A TMD

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX 250F to 3-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla wszystkich aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 36kA przy 750VDC, a napięcie robocze 750VDC. Produkt został wyposażony w wyzwalacz termomagnetyczny (TM-DC) o wartości znamionowej 250A. Wyzwalacz TM-DC zapewnia regulowane termiczne zabezpieczenie przed przeciążeniem i regulowane zabezpieczenie magnetyczne. Wymiary urządzenia wynoszą 255 mm x 140 mm x 110 mm (wys. x szer. x gł.). Jest zgodny z międzynarodowymi normami EN/IEC 60947.
  • Producent Schneider Electric
  • Wymiary 0.2m x 0.147m x 0.291m
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
  • Znamionowy prąd ciągły Iu 250 A
  • Zakres napięcia znamionowego 750 - 750 V
  • Zakres nastawy wyzwalacza przeciążeniowego 175 - 250 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 625 - 1250 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Tak
  • Opcjonalny montaż na szynie DIN TH Tak
  • Liczba styków pomocniczych przełącznych 5
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP30

Do pobrania

Karta katalogowa.pdf (225.44 kB)
Karta charakterystyki.pdf (333.22 kB)
Instrukcja Techniczna.pdf (22.42 MB)
Deklaracja zgodności CE.pdf (374.58 kB)
