Wyłącznik nadprądowy Acti 9 IC60H 10KA D25 3P | A9F08325 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

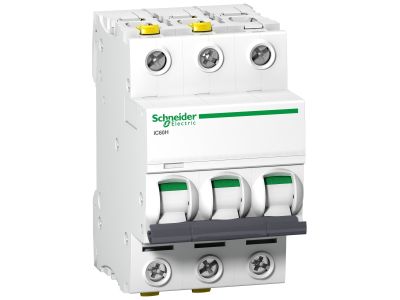

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1134447

EAN

3606480439421

Kod Producenta

A9F08325

Wyłącznik nadprądowy Acti 9 IC60H 10KA D25 3P

Informacja o Produkcie

Wyłącznik nadprądowy iC60H-D25-3 D 25A 3-biegunowy. zastosowanie urządzenia: dystrybucja - gama produktów: Acti 9 - Typ produktu lub komponentu : wyłącznik nadprądowy - skrócona nazwa urządzenia: iC60H - rodzaj sieci: prąd przemienny (AC), prąd stały (DC) - technologia wyzwalacza: termomagnetyczny - zdolność wyłączania: 10 kA Icu zgodnie z EN/IEC 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz, 10000 A Icn zgodnie z EN/IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz, 15 kA Icu zgodnie z EN/IEC 60947-2 - = 180 V prąd stały (DC), 15 kA Icu zgodnie z EN/IEC 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz, 30 kA Icu zgodnie z EN/IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz - kategoria użytkowania: kategoria A zgodnie z EN 60898-1, kategoria A zgodnie z IEC 60898-1 - funkcja izolacyjna: tak zgodnie z EN 60898-1, tak zgodnie z EN 60947-2, tak zgodnie z IEC 60898-1, tak zgodnie z IEC 60947-2 - Normy: EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2.

Producent Schneider Electric
Wymiary 0.075m x 0.054m x 0.095m
Seria producenta Acti 9

Wyłącznik nadprądowy

Charakterystyka wyzwalania D
Liczba biegunów (całkowita) 3
Liczba biegunów 3
Prąd znamionowy 25 A
Napięcie znamionowe 400 V
Napięcie znamionowe izolacji Ui 500 V
Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 15 kA
Rodzaj napięcia AC/DC
Zakres częstotliwości 50 - 60
Klasa ograniczenia energii 3
Do instalacji podtynkowych Nie
Jednocześnie rozłączany biegun N Nie
Kategoria przepięcia 4
Stopień zanieczyszczenia 3
Możliwość dodatkowego wyposażenia Tak
Szerokość wyrażona liczbą modułów 3
Głębokość wbudowania 78.5 mm
Stopień ochrony (IP) IP20
Temperatura otoczenia w warunkach pracy 35 - 70
Przekrój przyłączanego przewodu wielożyłowego 1 - 16
Przekrój przyłączanego przewodu jednodrutowego 1 - 25
