Wyłącznik NSX100HB2 100kA AC 3P 100A 2.2 | C10W32D100 Schneider Electric

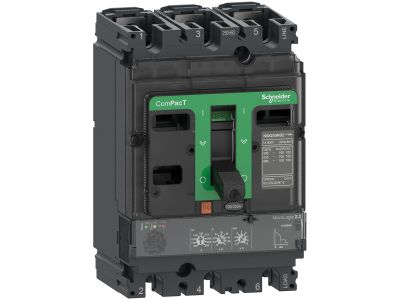

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1425602
EAN
3606482002203
Kod Producenta
C10W32D100
Dodaj do porównania
Wyłącznik NSX100HB2 100kA AC 3P 100A 2.2

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

  • Producent Schneider Electric
  • Wymiary 0.11m x 0.14m x 0.2m
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
  • Znamionowy prąd ciągły Iu 100 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 150 - 1000 A
  • Zakres nastawy wyzwalacza zwarciowego 1500 - 1500 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Nie
  • Ze wskaźnikiem wyłączenia Nie
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40

Do pobrania

Karta katalogowa.pdf (279.24 kB)
Karta charakterystyki.pdf (336.82 kB)
Instrukcja Techniczna.pdf (13.79 MB)
Deklaracja zgodności CE.pdf (373.85 kB)
Dodatkowe informacje.pdf (343.19 kB)
