Analizator jakości zasilania PM5500 0,2S Ethernet Modbsu IP BACnet bez LCD na DIN PowerLogic
Informacja o Produkcie

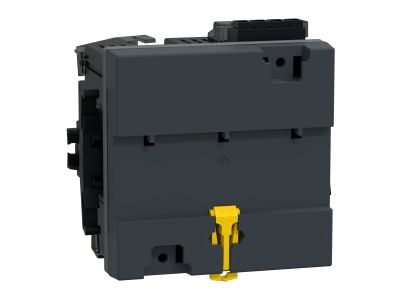

Urządzenie to jest miernikiem energii zamontowanym na szynie DIN bez wyświetlacza. Miernik zapewnia dokładność klasy 0,2S zgodnie z normą IEC 62053-22 i 128 próbek na cykl. Miernik będzie mierzył energię, moc czynną i bierną, napięcie, prąd, częstotliwość, współczynnik mocy i do 63. harmonicznej. Dołącz 1.1 megabajta pamięci dla maksymalnie 14 wybieralnych parametrów z konfigurowalnym interwałem i czasem trwania. Miernik ten posiada również bezpośrednią kontrolę prądu doziemnego. Miernik będzie działał w sieci 50 Hz lub 60 Hz i akceptuje napięcie zasilania w zakresie od 100 do 480 VAC i od 125 do 250 VDC. Prąd znamionowy linii dla tego miernika wynosi 1A lub 5A i obsługuje konfiguracje jedno- i neutralne, trójfazowe lub trójfazowe i neutralne. Zakres napięcia pomiarowego pomiędzy fazami wynosi od 20 do 690 VAC przy 45 do 65 Hz. Zakres pomiarowy pomiędzy fazą i przewodem neutralnym wynosi 20 do 400VAC przy 45 do 65 Hz. Protokoły komunikacyjne to przewody Modbus RTU i ASCII 2 z obsługą portu RS485 oraz protokołów Modbus TCP/IP, Ethernet/IP i BACnet/IP opartych na 10/100 Mbit/s, kaskadowy Ethernet z obsługą portu RJ45. Wbudowane funkcje komunikacyjne umożliwiają obsługę protokołu DNP 3.0, dostęp do wbudowanego serwera WWW oraz bramki szeregowej do Ethernet. Miernik ma również cztery wejścia cyfrowe z obsługą WAGES i dwa wyjścia cyfrowe. Istnieje 52 konfigurowalnych alarmów i obsługuje osiem harmonogramów taryfowych. Wymiary produktu są następujące: szerokość 3,78 cala (96 milimetrów), głębokość 3,03 cala (77 milimetrów), wysokość 3,78 cala (96 milimetrów) i waga produktu 15,9 cala (450 g).
- Producent Schneider Electric
- Seria producenta PowerLogic
Licznik energii elektrycznej
- Typ licznika Elektroniczny
- Prąd znamionowy (In) 5 A
- Maksymalny prąd (Imax) 10 A
- Napięcie znamionowe (Un) N-L 20 - 400 V
- Napięcie znamionowe (Un) L-L 35 - 690 V
- Zakres częstotliwości 45 - 65 Hz
- Klasa dokładności C
- Liczba faz Trójfazowe / trójfazowe z przewodem neutralnym
- Model Pomiar pośredni/półpośredni
- Rodzaj energii mierzonej Moc czynna i bierna
- Odpowiednie do Pobór/zwrot
- Liczba taryf licznika Wielotaryfowy
- Sterowanie taryfami Zewnętrzny/wewnętrzny
- Pomiar profilu obciążenia Tak
- Legalizowany Tak
- Dopuszczenie Krajowe
- Wyjście impulsowe Optyczny
- Liczba impulsów 1 - 9999999 Imp/kWh (kvarh)
- Rodzaj wskaźnika Cyfrowy
- Sposób montażu Adapter szyny DIN
- Szerokość wyrażona liczbą modułów 6
- Rodzaj interfejsu RS-485
- EDL40/EEC40 Nie
- Z blokadą kodem Nie
- Liczba pozycji licznika 2
- Stopień ochrony (IP) IP52
- Stopień ochrony (NEMA) 1
