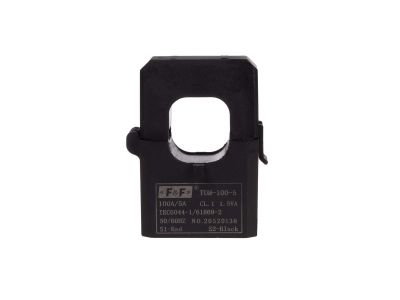

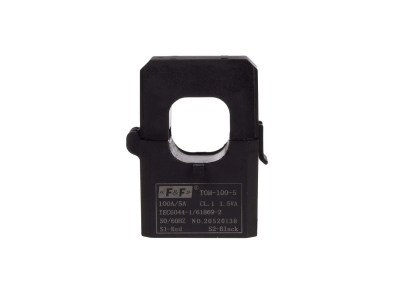

Miniaturowy przekładnik prądowy z otwieranym rdzeniem 100A/5A 1,5VA kl.1 | TOM-100-5 F&F

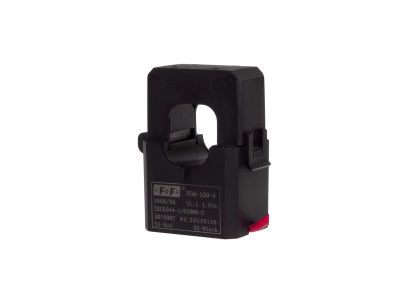

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
F&F
Kod
1461790
EAN
5902431674070
Kod Producenta
TOM-100-5
Dodaj do porównania
Miniaturowy przekładnik prądowy z otwieranym rdzeniem 100A/5A 1,5VA kl.1

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Jak działa miniaturowy przekładnik prądowy z otwieranym rdzeniem TOM-100?

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2).Jest to równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.

UWAGA
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).

  • Producent F&F
  • Wymiary 0.075m x 0.075m x 0.075m
  • Seria producenta Przekładniki prądowe - TI
Przekładnik prądowy
  • Model Przekładnik prądowy przelotowy
  • Znamionowy prąd pierwotny 100 A
  • Znamionowy prąd wtórny 5 A
  • Znamionowa wtórna moc pozorna 1.5 VA
  • Średnica przepustu 22 mm
  • Liczba wejść pierwotnych 1.00000000
  • Klasa dokładności 1
  • Współczynnik przetężeniowy FS 5
  • Legalizowany Nie
  • Z ochroną przed dotykiem Tak
  • Wysokość otworu 0.00000000 - 24.00000000 mm
  • Szerokość otworu 0.00000000 - 23.00000000 mm
  • Mocowanie zatrzaskowe Nie
  • Z szyną miedzianą Nie
  • Przyłącze obwodu wtórnego Kabel
