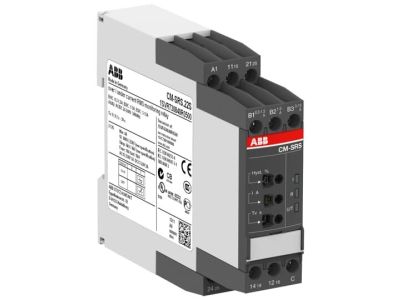

Outlet Przekaźnik monitorujący natężenie prądu 3mA-1A, 24-240V AC/DC, 2C/O, CM-SRS.21S, zaciski śrubowe | 1SVR730840R0400 ABB
Przekaźnik monitorujący natężenie prądu 3mA-1A, 24-240V AC/DC, 2C/O, CM-SRS.21S, zaciski śrubowe
Informacja o Produkcie
Alternatywny kod produktu: 1SVR730840R0400CM-SRS.21S to jednofunkcyjny przekaźnik monitorujący prąd z gamy jednofazowych przekaźników monitorujących CM. Ten przekaźnik monitorujący działa przy znamionowym napięciu zasilania sterowania wynoszącym 24–240 V AC / DC i ma wyjście 2 c/o (SPDT) ze stykami o napięciu znamionowym 250 V / 4 A. Zapewnia zasadę pomiaru RMS dla prądów DC i AC z 3 zakresami pomiarowymi: 3-30 mA, 10-100 mA i 0,1-1 A i pracuje na zasadzie obwodu otwartego. CM-SRS.21S można skonfigurować do monitorowania przetężenia lub niedoboru prądu. Histerezę można regulować w zakresie od 3 do 30% wartości progowej, a opóźnienie zadziałania można regulować w zakresie od chwilowego do 30 s (0, 0,1–30 s). Jako wyposażenie dodatkowe dostępna jest przezroczysta, plombowana pokrywa chroniąca przed nieupoważnionymi zmianami. Urządzenie oferuje technologię połączeń śrubowych z dwukomorowymi zaciskami przyłączeniowymi.
- Producent ABB
- Seria producenta Przekaźniki monitorujące
Przekaźnik kontroli prądu
- Rodzaj połączenia elektrycznego Inne
- Z odłączalnymi zaciskami Nie
- Kontrola podprądowa Tak
- Kontrola podprądowa Nie
- Kontrola nadprądowa Tak
- Kontrola nadprądowa Nie
- Funkcja histerezy Tak
- Funkcja histerezy Nie
- Zawiera kontrolę podprądową DC Tak
- Zawiera kontrolę nadprądową DC Tak
- Funkcja histerezy DC Tak
- Znamionowe napięcie sterowania Us dla AC 50 Hz 24 - 240 V
- Znamionowe napięcie sterowania Us dla AC 60 Hz 24 - 240 V
- Znamionowe napięcie sterowania Us dla DC 24 - 240 V
- Rodzaj napięcia sterowania AC/DC
- Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania 30 s
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania 30 s
- Liczba styków przełącznych 2
- Szerokość 22.5 mm
- Wysokość 85.6 mm
- Głębokość 103.7 mm
- Wymagane zewnętrzne źródło zasilania Tak
- Rodzaj napięcia zasilającego AC/DC
- Napięcie zasilające dla AC 50 Hz 24 - 240 V
- Napięcie zasilające dla AC 60 Hz 24 - 240 V
- Napięcie zasilające dla DC 24 - 240 V
- Zakres pomiarowy napięcia - - - V
- Rodzaj prądu AC/DC
- Zakres pomiarowy prądu 0.1 - 100 A
- Wartość nastawy prądu 1 - - - A
- Wartość nastawy prądu 2 - - - A
- Zewnętrzny przekładnik prądowy Nie
- Rodzaj napięcia zasilania AC
- Napięcie pracy dla AC 50 Hz 230 - 230 V
- Napięcie pracy dla AC 60 Hz 230 - 230 V
- Napięcie pracy dla DC - - - V
- Znamionowy prąd załączania 4 A
