Przekaźnik monitorujący stan izolacji 400V AC / 600V DC, 1-200kOhm, 24-240V AC/DC, 2C/O, CM-IWN.1S | 1SVR750660R0200 ABB

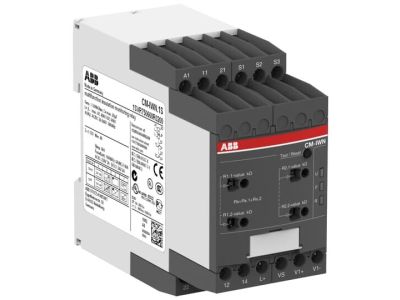

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
ABB
Kod
1244373
EAN
4016779852623
Kod Producenta
1SVR750660R0200
Dodaj do porównania
Przekaźnik monitorujący stan izolacji 400V AC / 600V DC, 1-200kOhm, 24-240V AC/DC, 2C/O, CM-IWN.1S

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 1SVR750660R0200

CM-IWN.1S służy do monitorowania rezystancji izolacji zgodnie z normą IEC 61557-8 w nieuziemionych systemach IT AC, systemach IT AC z galwanicznie połączonymi obwodami prądu stałego lub nieuziemionych systemach IT DC o napięciu do 400 V AC i 600 V DC . Zakres pomiarowy można rozszerzyć do 690 V AC i 1000 V DC za pomocą jednostki sprzęgającej CM-IVN. Można go skonfigurować zgodnie z wymaganiami aplikacji, dzięki czemu jest wielofunkcyjny.
  • Producent ABB
  • Seria producenta Przekaźniki monitorujące
Przekaźnik kontroli izolacji i uziemienia
  • Rodzaj połączenia elektrycznego Połączenie śrubowe
  • Znamionowe napięcie sterowania Us dla AC 50 Hz 24 - 240 V
  • Znamionowe napięcie sterowania Us dla AC 60 Hz 24 - 240 V
  • Znamionowe napięcie sterowania Us dla DC 24 - 240 V
  • Rodzaj napięcia sterowania AC/DC
  • Z odłączalnymi zaciskami Nie
  • Funkcja Dla obwodów mieszanych
  • Zakres napięcia znamionowego 600 - 600 V
  • Częstotliwość znamionowa 15 - 400 Hz
  • Maksymalna pojemność obwodu nadzorowanego 20 µF
  • Wartość nastawy impedancji 1 - - - kΩ
  • Wartość nastawy impedancji 2 - - - kΩ
  • Wskaźnik wartości izolacji Nie
  • Funkcja pamięci błędu Tak
  • Liczba styków przełącznych 2
  • Szerokość 45 mm
  • Wysokość 85.6 mm
  • Głębokość 104.8 mm
  • Wymagane zewnętrzne źródło zasilania Tak
  • Rodzaj napięcia zasilającego AC/DC
  • Napięcie zasilające dla AC 50 Hz 24 - 240 V
  • Napięcie zasilające dla AC 60 Hz 24 - 240 V
  • Napięcie zasilające dla DC 24 - 240 V
  • Zakres pomiarowy napięcia 0 - 600 V
  • Znamionowa częstotliwość pracy 15 - 400 Hz
  • Rodzaj napięcia zasilania AC
  • Napięcie pracy dla AC 50 Hz 230 - 230 V
  • Napięcie pracy dla AC 60 Hz 230 - 230 V
  • Napięcie pracy dla DC - - - V
  • Znamionowy prąd załączania 3 A
