Licznik energii elektrycznej – kompendium wiedzy (cz. 1)

Licznik energii elektrycznej bywa postrzegany wyłącznie jako urządzenie do rejestrowania zużycia energii. W rzeczywistości nowoczesne rozwiązania pomiarowe dostarczają znacznie szerszego zakresu danych, które mogą wspierać analizę pracy instalacji oraz optymalizację kosztów energii.

Zmiany w profilach obciążenia, wahania napięcia czy niestandardowe wartości mocy często sygnalizują problemy operacyjne jeszcze przed wystąpieniem awarii. Właściwe wykorzystanie tych informacji pozwala zwiększyć niezawodność infrastruktury oraz ograniczyć ryzyko przestojów.

Podstawowy podział liczników energii

Z punktu widzenia funkcjonalności można wyróżnić:

liczniki podstawowe – z lokalnym odczytem danych,
liczniki z komunikacją – umożliwiające integrację z systemami zarządzania energią (BMS, SCADA).

W niniejszym opracowaniu skupiamy się na licznikach podstawowych.

Terminologia techniczna – kluczowe rozróżnienia

W kontekście pomiarów energii elektrycznej warto precyzyjnie rozróżniać:

miernik – urządzenie do dokładnego pomiaru wielkości fizycznych,
wskaźnik – sygnalizuje stan lub przekroczenie wartości,
licznik – rejestruje skumulowane zużycie energii,
liczydło – element prezentujący wynik pomiaru.

Precyzyjne nazewnictwo ułatwia prawidłową interpretację funkcji urządzeń.

Więcej produktów

Metody pomiaru energii

Pomiar bezpośredni

Stosowany w instalacjach niskiego napięcia przy umiarkowanych wartościach prądu. Rozwiązanie ekonomiczne i proste w implementacji.

Pomiar półpośredni

Wykorzystuje przekładniki prądowe i znajduje zastosowanie w instalacjach o większych obciążeniach.

Pomiar pośredni

Stosowany w systemach średniego i wysokiego napięcia – zapewnia bezpieczeństwo oraz możliwość pomiaru bardzo dużych wartości.

Dokładność pomiaru – istotny parametr decyzyjny

Dwa liczniki o podobnym wyglądzie i zbliżonych parametrach technicznych mogą znacząco różnić się dokładnością pomiaru. Kluczowym kryterium jest klasa dokładności, określana przez normy:

Dla energii czynnej (kWh) wg norm PN-EN IEC 62053-21 / 62053-22:

Klasa 2 - dopuszczalny błąd ±2%, stosowana w prostych licznikach pomocniczych.

Klasa 1 - dopuszczalny błąd ±1%, standard dla liczników rozliczeniowych w domach i małych firmach.

Klasa 0,5 - dopuszczalny błąd ±0,5%, wykorzystywana w precyzyjnych pomiarach przemysłowych.

Klasa 0,2 - dopuszczalny błąd ±0,2%, stosowana w licznikach wzorcowych i bilansowych, np. w energetyce zawodowej.

Dla energii biernej (kVArh) wg norm PN-EN IEC 62053-23 / 62053-24:

Klasa 2 - standardowa dla pomiarów energii biernej.

Klasa 3 - mniej dokładna, stosowana w mniej wymagających aplikacjach.

Dla liczników zgodnych z dyrektywą MID wg PN-EN 50470-3:

Klasa A - dokładność ±2% (odpowiada klasie 2),

Klasa B - dokładność ±1% (odpowiada klasie 1),

Klasa C - dokładność ±0,5% (odpowiada klasie 0,5).

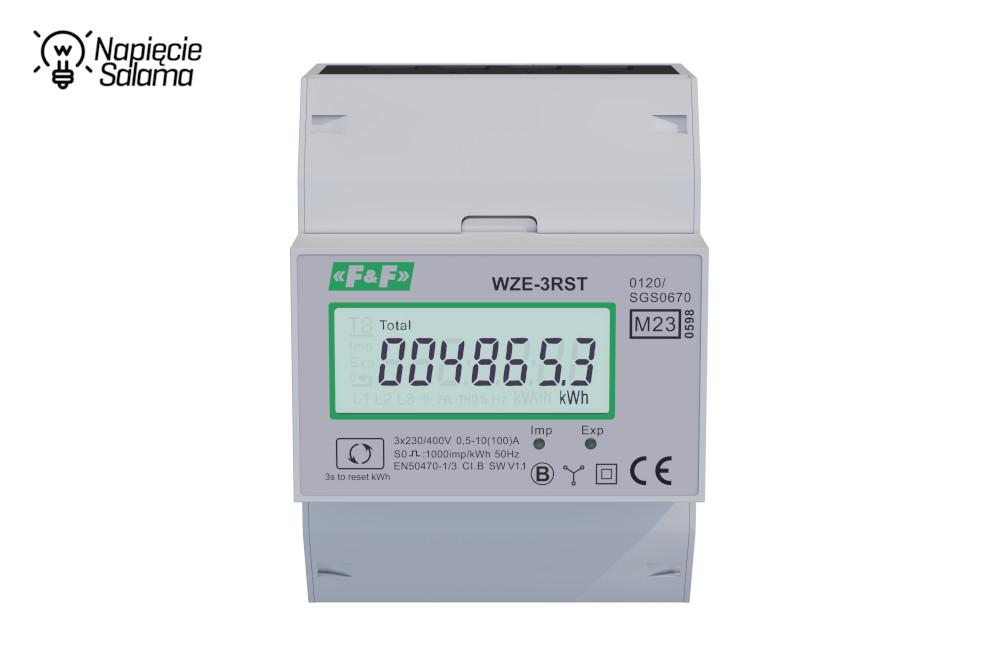

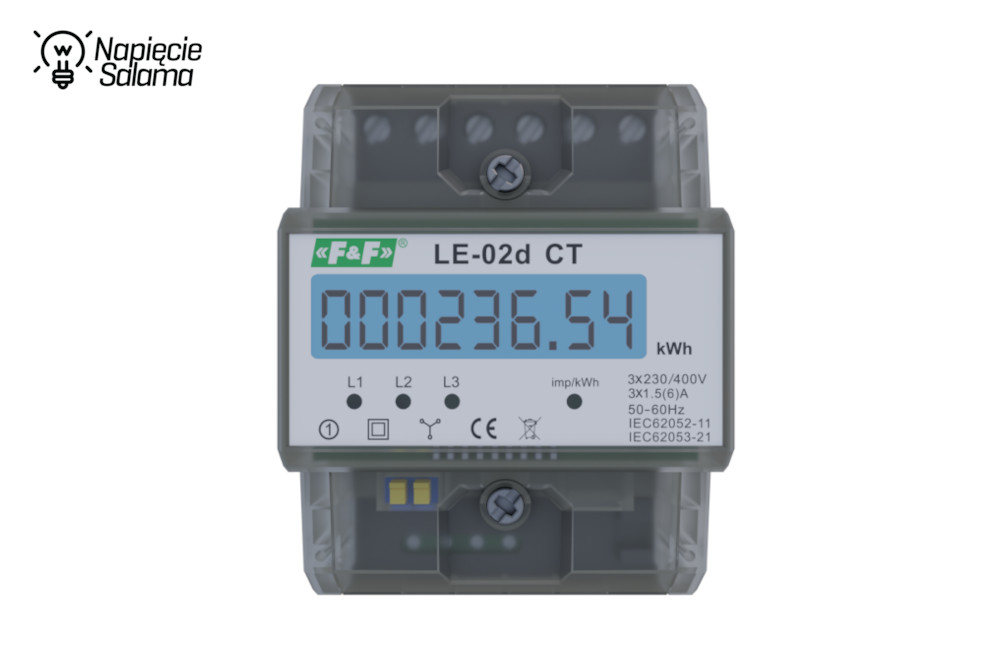

Licznik prądu WZE-3-RST	Licznik prądu LE-02d
Dokładność pomiaru (EN50470-1/3)
Minimalny prąd detekcji 0,02 A	Minimalny prąd detekcji 0,04 A
Prąd maksymalny 3x 80 A
Klasa B
Posiada certyfikat MID 2014/32/EU

Certyfikacja MID – aspekt formalno-prawny

Zastosowanie licznika w rozliczeniach finansowych wymaga zgodności z dyrektywą MID.

liczniki z MID – dopuszczone do rozliczeń,
liczniki bez MID – przeznaczone do analiz i monitoringu.

Wykorzystanie urządzenia bez certyfikacji MID w rozliczeniach może skutkować konsekwencjami prawnymi.

Bez MID	Licznik posiada certyfikat zgodności z MID.
Licznik zużycia energii LE-02d CT F&F	Licznik zużycia energii WZE-3 F&F

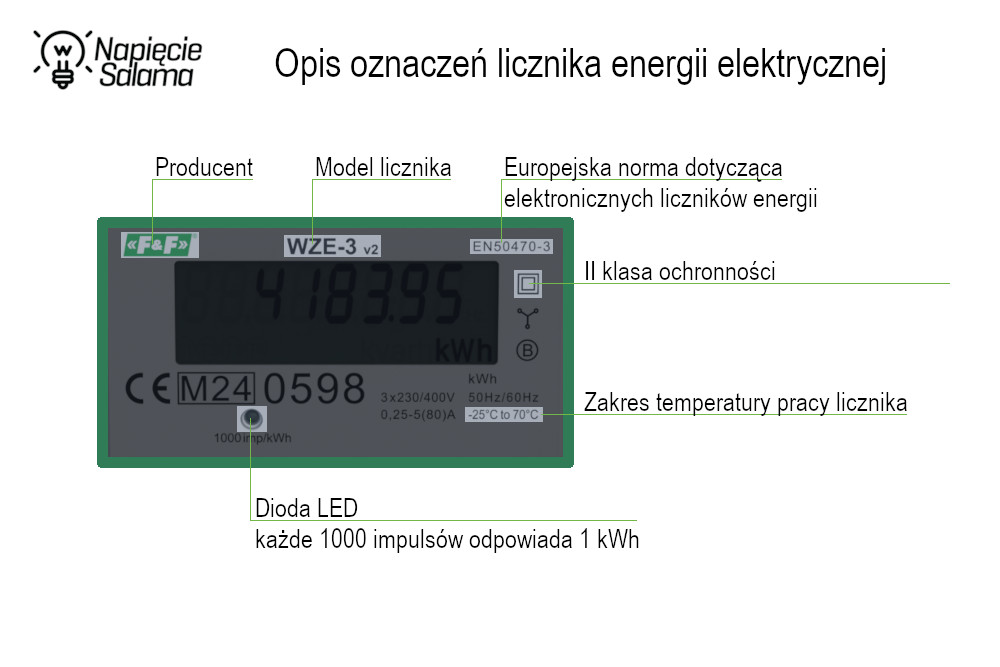

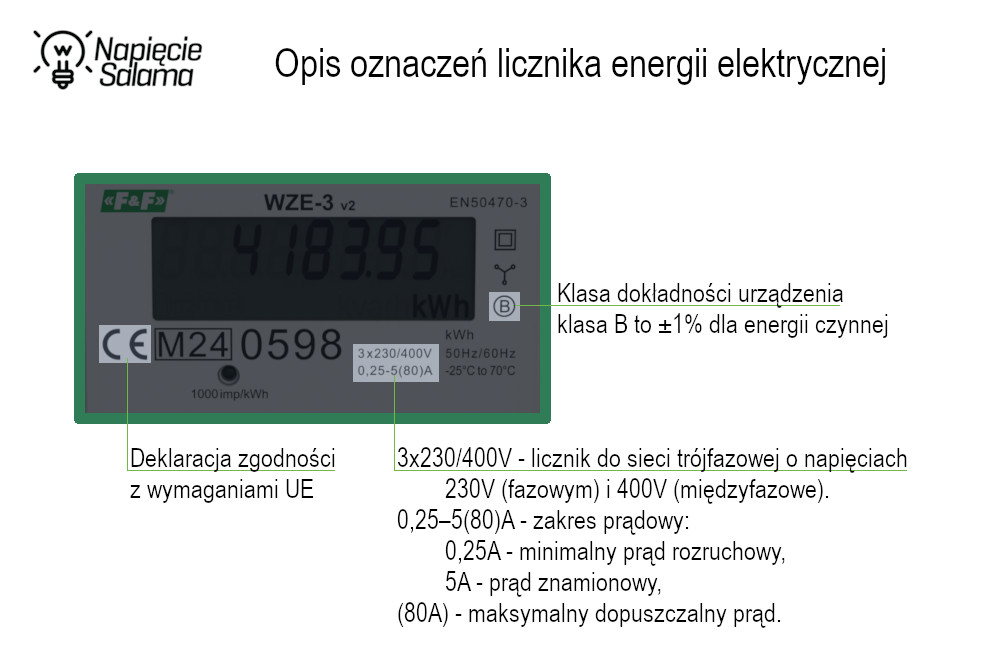

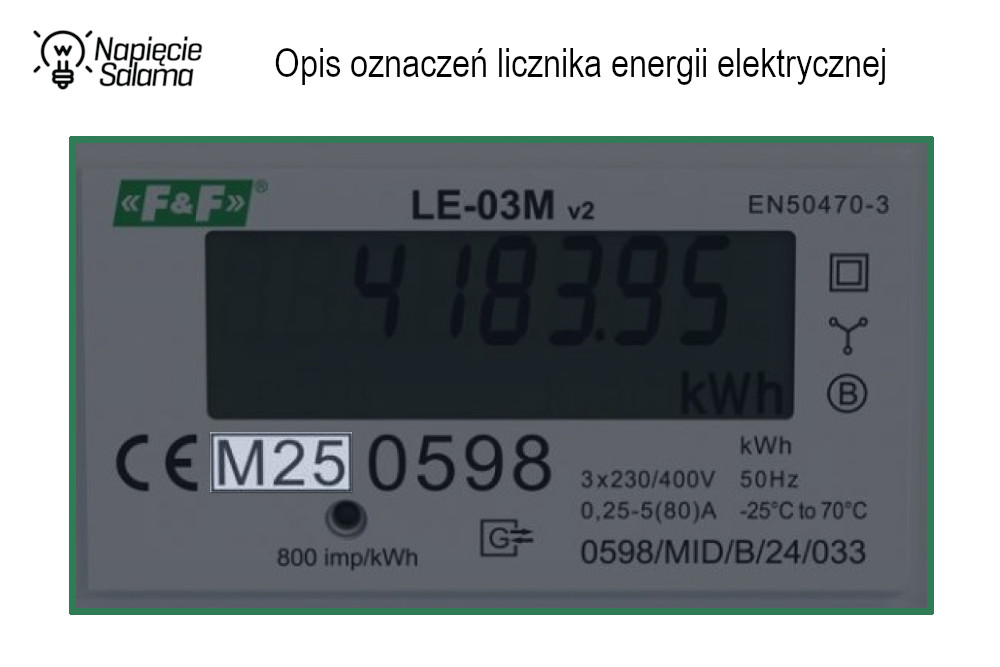

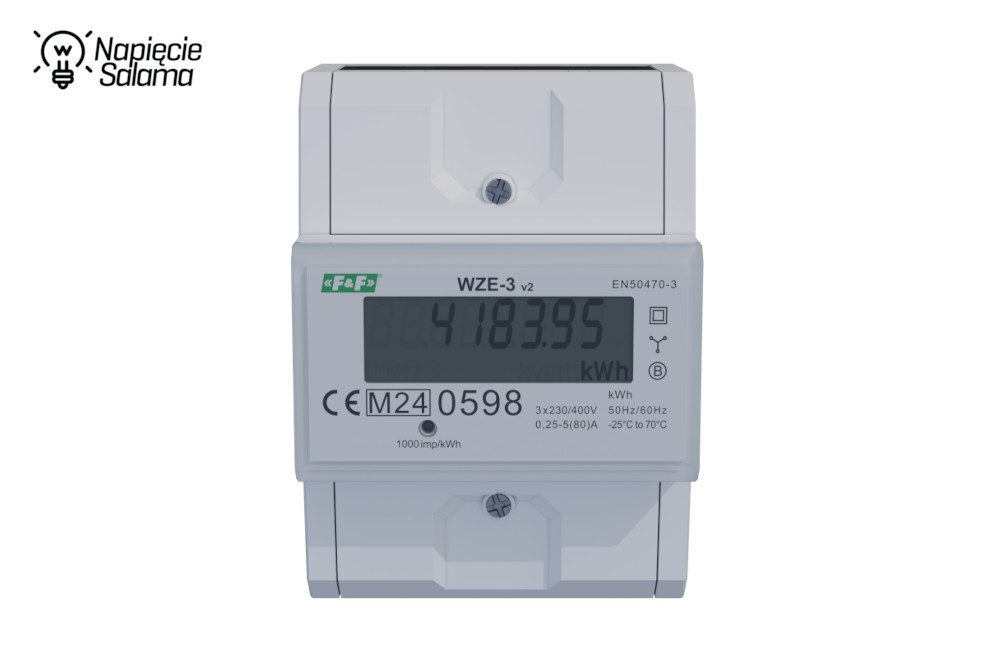

Jak czytać oznaczenia na liczniku energii?

Skoro wiemy już, kiedy licznik może być używany do rozliczeń finansowych, warto przypomnieć oznaczenia jakie umieszcza na nim producent. To właśnie one informują o typie urządzenia, jego dokładności, funkcjach oraz zgodności z wymaganiami prawnymi.

Na obudowie licznika znajdziesz szereg symboli technicznych od klasy dokładności, przez typ pomiaru, po zgodność z dyrektywą MID. Ich poprawna interpretacja pozwala uniknąć błędów przy doborze urządzenia i upewnić się, że licznik spełnia wymagania konkretnej instalacji.

Kryteria doboru licznika energii

Dobór urządzenia powinien uwzględniać:

typ instalacji (jedno- lub trójfazowa),
maksymalny prąd obciążenia,
przeznaczenie pomiaru (monitoring / rozliczenia),
wymagane funkcjonalności (np. pomiar energii biernej, dwukierunkowość).

Najczęstsze błędy decyzyjne

dobór urządzenia bez wymaganej certyfikacji,
niedopasowanie zakresu pomiarowego,
pominięcie analizy energii biernej,
decyzja oparta wyłącznie na cenie.

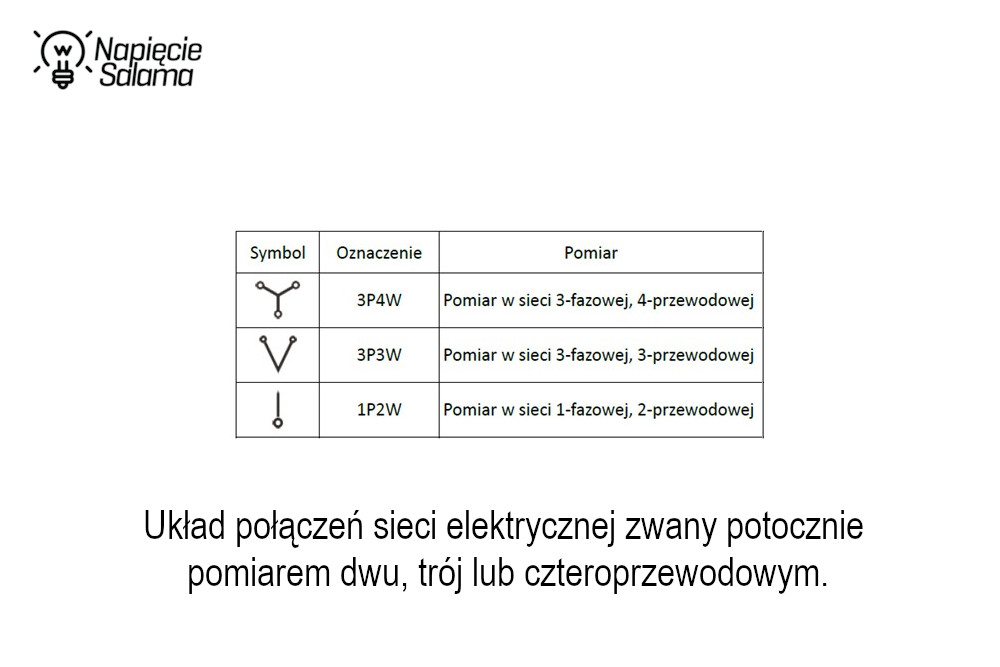

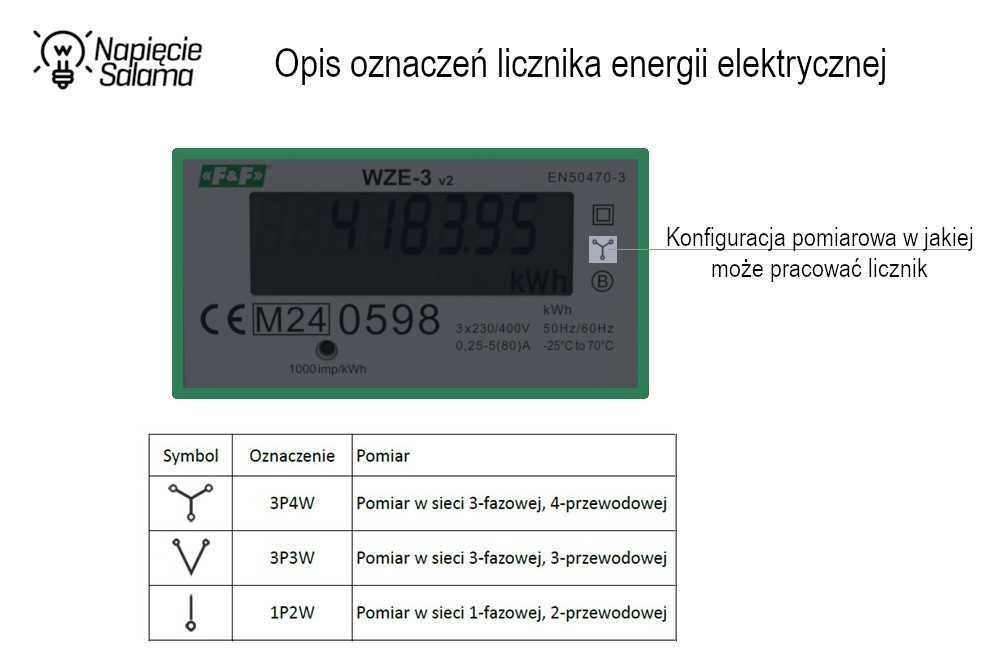

Określenie typu sieci: jedno lub trójfazowej

W przypadku sieci trójfazowej najczęściej spotykamy układ czteroprzewodowy (z przewodem neutralnym) lub trójprzewodowy (bez przewodu neutralnego).

Typ sieci jest podstawową informacją od której zależy wybór typu licznika.

Rodzaje liczników energii – funkcje, które mają znaczenie

Dobór licznika energii nie powinien opierać się wyłącznie na podstawowych parametrach elektrycznych. Równie istotne są funkcje dodatkowe, które wpływają na sposób wykorzystania danych oraz możliwości optymalizacji zużycia energii.

Liczniki z funkcją resetu (kasowalne)

Są to urządzenia wyposażone w dodatkowe liczydło, które można wyzerować. Funkcja ta pozwala analizować zużycie energii w określonym przedziale czasu – np. dla konkretnego procesu, najemcy lub okresu rozliczeniowego.

Zastosowanie:

kontrola zużycia energii w cyklach produkcyjnych,
monitoring okresowy (np. miesiąc / kwartał),
analiza efektywności energetycznej.

Przykładowe modele:

1-fazowe: LE-01MR, LE-01MW, WZE-1-RST

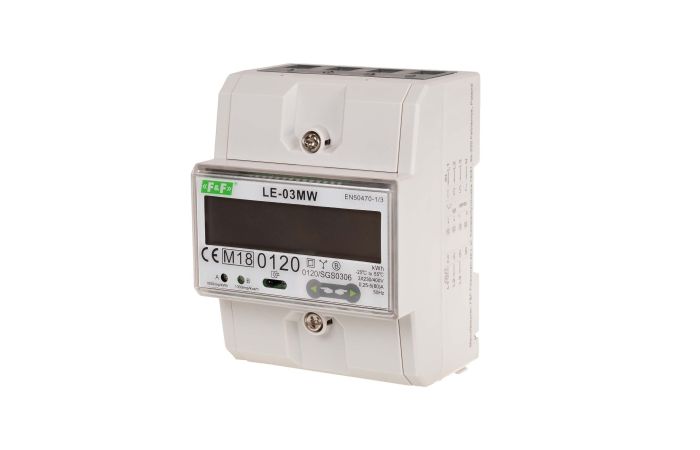

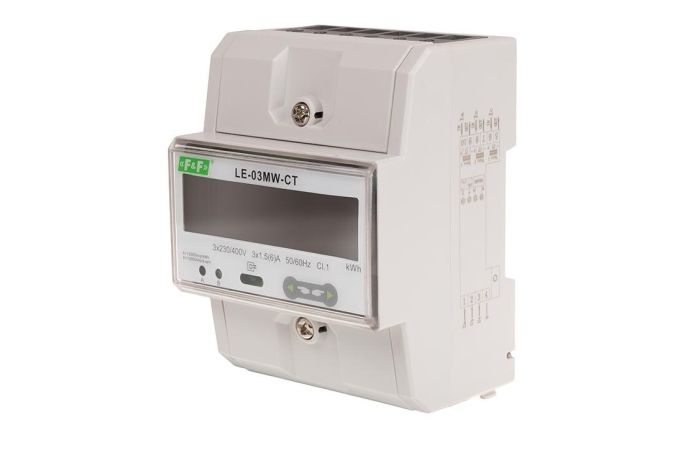

3-fazowe: LE-03-FPV-RST, LE-03MW, LE-03MW CT, WZE-3-RST

Liczniki wielotaryfowe (2- i 4-strefowe)

Liczniki wielotaryfowe umożliwiają rejestrację zużycia energii w różnych strefach czasowych, co jest szczególnie istotne w przypadku taryf dynamicznych lub przemysłowych.

Korzyści:

optymalizacja kosztów energii,
możliwość analizy zużycia w godzinach szczytu i poza szczytem,
wsparcie strategii zarządzania energią.

Przykłady:

dwutaryfowe: LE-04d
czterotaryfowe: LE-01MW, LE-03MW, LE-03MW CT

Liczniki dwukierunkowe (OZE, PV)

Liczniki dwukierunkowe rejestrują zarówno energię pobraną z sieci, jak i oddaną. Są niezbędne w instalacjach z odnawialnymi źródłami energii, takimi jak fotowoltaika.

Zastosowanie:

instalacje PV,
systemy prosumenckie,
magazyny energii.

Przykładowe modele:

1-fazowe: LE-01MR, LE-01MW, LE-01MQ, LE-01R
3-fazowe: LE-03ETH, LE-03ETH-CT, LE-03FPV-RST, LE-03MB, LE-03MB CT, LE-03MP, LE-03MQ, LE-03MQ CT, LE-03MW, LE-03MW CT

Liczniki energii biernej – rosnące znaczenie

Energia bierna, choć nie wykonuje pracy użytecznej, ma istotny wpływ na funkcjonowanie systemów elektroenergetycznych. Jej nadmiar prowadzi do strat oraz obniżenia efektywności instalacji.

W sektorze przemysłowym opłaty za energię bierną są już standardem. Wraz z rosnącą liczbą:

falowników,
instalacji PV,
urządzeń energoelektronicznych,

znaczenie jej monitorowania rośnie również w obiektach komercyjnych.

Dlaczego warto mierzyć energię bierną?

ograniczenie kosztów (kary od dostawcy energii),
poprawa współczynnika mocy,
optymalizacja pracy instalacji,
przygotowanie na przyszłe regulacje.

Przykłady liczników z pomiarem energii biernej

	Ilość faz	Energia bierna	Energia bierna pobrana	Energia bierna oddana	Moc czynna, bierna, pozorna
LE-01MB	1-fazowy		x	x	x
LE-01MQ	1-fazowy		x	x	x
LE-01MR	1-fazowy	x			x
LE-03MB	3-fazowy		x	x	x
LE-03MB CT	3-fazowy		x	x	x
LE-03MP	3-fazowy	x			x
LE-03MQ	3-fazowy		x	x	x
LE-03MQ CT	3-fazowy		x	x	x
LE-03MW	3-fazowy	x	x	x	x
LE-03MW CT	3-fazowy	x	x	x	x

Rozszerzone funkcje liczników

Nowoczesne liczniki mogą oferować:

pomiar napięcia i prądu,
analizę współczynnika mocy,
monitoring częstotliwości,
rejestrację mocy maksymalnej.

Funkcje te wspierają efektywne zarządzanie energią w obiektach przemysłowych i komercyjnych.

Okres użytkowania i legalizacja

Zgodnie z przepisami:

do 15 lat – liczniki indukcyjne,
do 12 lat – urządzenia z komunikacją,
do 8 lat – pozostałe liczniki energii.

Podsumowanie

Licznik energii elektrycznej stanowi dziś element systemu zarządzania energią, a nie wyłącznie urządzenie pomiarowe. Jego właściwy dobór wpływa bezpośrednio na efektywność operacyjną, koszty oraz bezpieczeństwo infrastruktury.
