Puszka instalacyjna przeciwpożarowa ośmiokątna PIP-3AN/Rozgałęźna | PIP-3AN / Rozgałęźna W2 Poland

Przeznaczenie:

Puszka instalacyjna przeciwpożarowa typu PIP-3AN/Rozgałęźna przeznaczona jest do stosowania w systemach sygnalizacji pożarowej (SSP), jako element zespołu kablowego. Charakteryzuje się prostym i kątowym (rozgałęzienie 90°) sposobem prowadzenia linii.

Zespoły kablowe zbudowane z przeciwpożarowej puszki instalacyjnej oraz kabla wraz z zamocowaniem, zapewniają utrzymanie ciągłości dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzeń służących ochronie przeciwpożarowej. Zgodnie z DIN 4102-12:1998 puszki PIP-3AN/Rozgałęźna są zaszeregowane do klasy podtrzymania funkcji elektrycznych E90.
Opis konstrukcji:

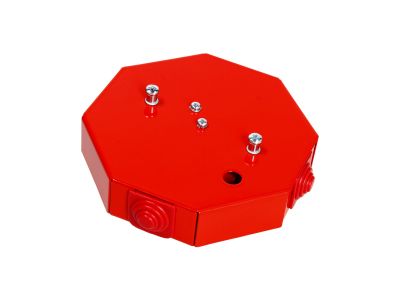

Puszka PIP-3AN/Rozgałęźna składa się z dwóch części: pokrywy oraz podstawy (kształt ośmiokąta), które są ze sobą połączone dwoma wkrętami. Puszka PIP-3AN/Rozgałęźna umożliwia łączenie i rozgałęzianie przewodów o 4 żyłach, przekrój do 4 mm2  włącznie. Posiada 3 wejścia umożliwiające wprowadzenie przewodu o średnicy 7-19 mm oraz 2 wejścia (od strony podłoża) umożliwiające wprowadzenie przewodu o maksymalnej średnicy 10 mm.

Puszka instalacyjna przeciwpożarowa PIP-3AN/Rozgałeźna wykonana jest z blachy pokrytej czerwoną farbą proszkową. W ściankach bocznych podstawy umiejscowione zostały wsuwane od góry stopniowane przepusty wykonane z tworzywa uniepalnionego.  Stopniowanie pozwala na dopasowanie otworu do wymaganej średnicy kabla (7-19 mm). Do podstawy puszki mocowanych jest bezpośrednio 6 kostek ceramicznych o 2 torach prądowych (zaciskach) każda. Dostęp do wewnętrznych połączeń został ograniczony przy pomocy metalowej osłony. Pod kostkami ceramicznymi wykonane jest przetłoczenie, które ma na celu zwiększenie wytrzymałości mechanicznej puszki w trakcie pożaru, jak również wyrównanie wysokości wprowadzonego kabla z zaciskami kostek ceramicznych. Puszka posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do rozgałęzienia linii (90°). W podstawie puszki znajduje się również miejsce do podłączenia uziemienia, otwory montażowe oraz przepusty z tworzywa uniepalnionego umożliwiające wprowadzenie przewodów (10 mm) od strony podłoża.
Zasada działania:

Głównym zadaniem puszek typu PIP-3AN/Rozgałęźna jest utrzymanie ciągłości dostaw energii elektrycznej lub przekazu sygnału w warunkach pożaru (zachowanie ciągłości linii).
