Rozłącznik izolacyjny 3P 160A INS250 żółto-czerwony | 31124 Schneider Electric

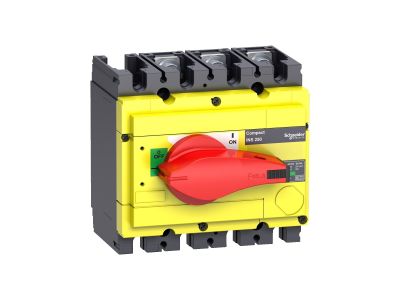

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1228604
EAN
3303430311249
Kod Producenta
31124
Dodaj do porównania
Rozłącznik izolacyjny 3P 160A INS250 żółto-czerwony

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Compact INS250-160 to 3-biegunowy, nieautomatyczny rozłącznik z czerwonym uchwytem obrotowym i żółtym przodem. Nadaje się do izolacji ze wskaźnikiem pozytywnego kontaktu, zgodnie z normami IEC 60947-1 i IEC60947-3. Prąd roboczy wynosi 200 A przy 415VAC w kategoriach AC22A i AC23A. Napięcie znamionowe wynosi 690VAC 50/60Hz lub 125VDC z 2 biegunami szeregowo. Może być używany jako urządzenie awaryjnego wyłączania. Dla łatwej identyfikacji wykorzystuje specjalne kolory określone przez normy. Czerwony uchwyt obrotowy został zaprojektowany tak, aby zapewnić łatwą obsługę i wysoką wydajność podczas przerywania prądów. Compact INS250-160 to przednie urządzenie poziomu izolacji klasy II zgodnie z normą IEC 60664.
  • Producent Schneider Electric
  • Wymiary 0.161m x 0.136m x 0.167m
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Tak
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Tak
  • Jako przełącznik nawrotny Nie
  • Liczba łączników 1
  • Maksymalne znamionowe napięcie pracy Ue AC 690 V
  • Znamionowy prąd ciągły Iu 160 A
  • Znamionowy prąd ciągły dla AC-23 160 A
  • Znamionowy prąd ciągły dla AC-21 160 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 8.5 kA
  • Znamionowa moc pracy dla AC-23 75 kW
  • Znamionowy warunkowy prąd zwarciowy Iq 330 kA
  • Liczba biegunów 3
  • Opcjonalny napęd silnikowy Nie
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Nie
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Tak
  • Do montażu tablicowego 4-otworowego Tak
  • Do montażu czołowego centralnie Tak
  • Do instalacji w tablicach rozdzielczych Tak
  • Do montażu pośredniego Nie
  • Kolor elementu sterowniczego Czerwony
  • Rodzaj elementu wykonawczego Długa rączka obrotowa
  • Z mechanizmem ryglującym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Stopień ochrony (IP) strony czołowej IP40
  • Znamionowe napięcie pracy 690 - 690 V
  • Liczba styków pomocniczych przełącznych 2
  • Szerokość 140 mm
  • Wysokość 136 mm
  • Głębokość 96 mm
