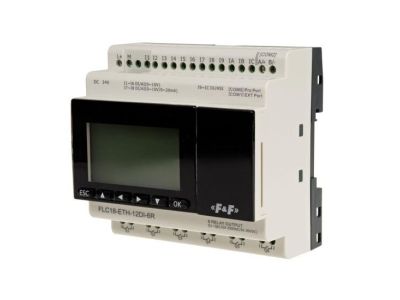

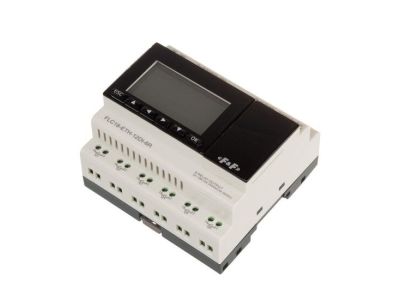

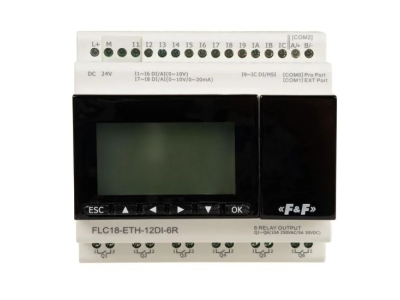

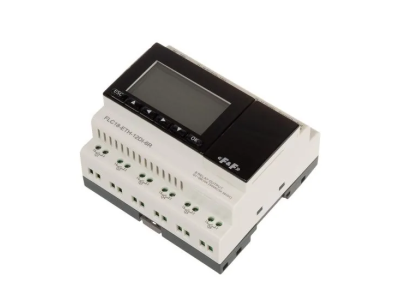

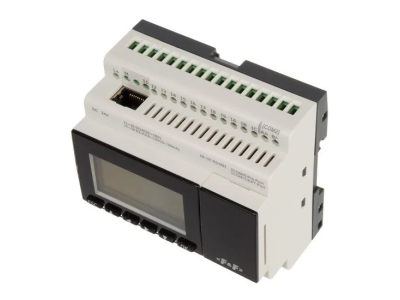

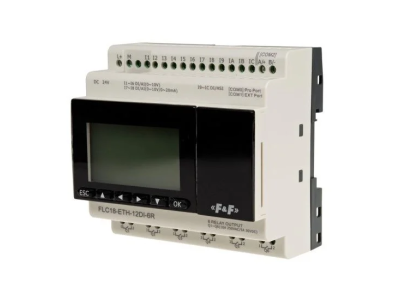

Sterownik programowalny FLC18-ETH-12DI-6R 12 wejść i 6 wyjść przekaźnikowych | FLC18-ETH-12DI-6R F&F
Sterownik programowalny FLC18-ETH-12DI-6R 12 wejść i 6 wyjść przekaźnikowych
Informacja o Produkcie
Typ sterownik programowalny
Moduły rozszerzeń 16
Język programowania FBD (64kB)
Liczba bloków funkcyjnych 1024
Napięcie zasilania 12÷24 V DC
Porty komunikacyjne Ethernet, RS485, RS232 (UART)
Protokoły komunikacyjne Modbus RTU, Modbus TCP, MQTT, serwer WWW
Konfiguracja parametrów komunikacji TAK
Ogólna ilość wejść 12 (I1÷IC)
Liczba wejść cyfrowych 12 (I1÷IC)
Zakres napięć wejściowych 0÷28,8 V DC
Liczba wejść analogowych napięciowych (0÷10 V DC) - 8 (I1÷I8), prądowych (0÷20 mA) - 2 (I7÷I8)
Liczba wolnych wejść (4Hz) 8
Liczba szybkich wejść (60 kHz) 4
Wyjścia - liczba wyjść 6 (Q1÷Q6)
Wyjścia - typ wyjścia przekaźnikowe
Wyjścia - prąd ciągły, obciążenie rezystancyjne 10 A
Wyjścia - prąd ciągły, obciążenie indukcyjne 2 A
Wyjścia - trwałość elektryczna, obciążenie rezystancyjne 10⁵ cykli
Wyjścia - trwałość mechaniczna 10⁷ cykli
Dokładność zegara RTC ±2 s/dzień
Podtrzymanie zegara RTC 20 dni
Trwałość programu 10 lat
Zabezpieczenie przed utratą danych TAK
Wyświetlacz 4×16 znaków
Prąd rozruchowy 250 mA
Waga 400 g
Odporność na chwilowy zanik napięcia 5 ms
Izolacja pomiędzy wejściem i zasilaniem rezystancja
Izolacja pomiędzy wejściami brak
Czas cyklu 0,6÷8 ms
Czas przetwarzania pojedynczej aplikacji 100 ms
Panel operatora TAK
Pobór mocy 4 W
Temperatura pracy -20÷55°C
Wymiary 95×90×61 mm
Stopień ochrony IP20
Serwer www Tak
Szybkość przełączania (mechaniczna) 10 Hz Opis produktu
FLC18-ETH-12DI-6R jest rozbudowanym przekaźnikiem programowalnym integrującym w sobie wiele rozwiązań umożliwiających budowę funkcjonalnych układów automatycznego sterowania.
FLC18-ETH-12DI-6R to uniwersalny, rozbudowany i programowalny przekaźnik logiczny, który potrafi obsługiwać urządzenia w gospodarstwach domowych oraz sterować elementami instalacji elektrycznych (oświetlenie klatek schodowych, oświetlenie chodników i podjazdów, kontrola pracy markiz, rolet i zasłon, oświetlenie wystaw, sterowanie prostymi maszynami). Może również zastąpić pojedyncze moduły specjalizowane w szafach rozdzielczych zmniejszając tym samym ich rozmiary.
Dzięki zastosowaniu prostego panelu HMI nie wymaga łączenia z kosztownymi panelami zewnętrznymi. Jednocześnie użytkownik może bardzo szybko zmienić konfigurację parametrów układu sterowania (np. zmianę czasów czy też parametrów regulatora). Oczywiście urządzenie jest wyposażone także w zaawansowane interfejsy komunikacyjne i umożliwia łatwe podłączenie do profesjonalnych stacji wizualizacji (wykorzystując protokół MODBUS).
Funkcje
• 12 wejść i 6 wyjść przekaźnikowych;
• Wejścia analogowe, zarówno napięciowe 0÷10 V, jak i prądowe 0÷20 mA, umożliwiające bezpośrednie podłączenie do przekaźnika wielu typów czujników pomiarowych;
• Możliwość rozbudowania sterownika o 16 modułów rozszerzeń;
• Port Ethernet umożliwiający podłączenie przekaźnika do sieci lokalnej;
• Wbudowany serwer www i dostęp do sterownika przez przeglądarkę internetową;
• Integracja z urządzeniami Internet Of Things (IOT) zapewniona przez obsługę protokołu MQTT;
• Możliwość rejestrowania danych na karcie SD;
• Izolowany port RS-485 z obsługą Modbus RTU/ASCII;
• Programowanie sterownika przez sieć Ethernet lub bezpośrednio przez programator;
• Wyświetlacz LCD i klawiatura do swobodnego wykorzystania przez użytkownika;
• Podtrzymywany bateryjnie zegar czasu rzeczywistego z kalendarzem.
- Producent F&F
- Seria producenta Logiczne sterowniki programowalne FLC
Regulator uniwersalny
- Liczba wejść analogowych 8
- Liczba wejść cyfrowych 12
- Rodzaj napięcia DC
- Zakres napięcia zasilającego 12 - 24 V
- Z wyświetlaczem Tak
- Złącze komunikacyjne Inne
- Protokół komunikacyjny Modbus
- Stopień ochrony (IP) IP20
- Montaż na szynie DIN Tak
- Szerokość 95 mm
- Wysokość 90 mm
- Głębokość 61 mm
