Stycznik mocy TeSys D AC1 200A 4P 230V AC ( AC-3 115A 55KW ) zaciski skrzynkowe | LC1D115004P7 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

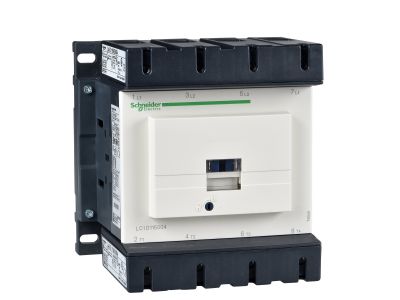

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1125436

EAN

3389110053074

Kod Producenta

LC1D115004P7

Stycznik mocy TeSys D AC1 200A 4P 230V AC ( AC-3 115A 55KW ) zaciski skrzynkowe

Informacja o Produkcie

Stycznik mocy TeSys D AC1 200A 4p 4NO cewka 230VAC zaciski skrzynkowe. gama produktów: TeSys - Nazwa produktu: TeSys D - Typ produktu lub komponentu : stycznik - skrócona nazwa urządzenia: LC1D - zastosowanie: obciążenie rezystancyjne - Kategoria użytkowania: AC-1 - Opis biegunów: 4P - kombinacja styków: 4 NO - [Ue] znamionowe napięcie łączeniowe: <= 1000 V prąd przemienny (AC) 25...400 Hz dla obwód mocy, <= 460 V prąd stały (DC) dla obwód mocy - kategoria przepięciowa: III - [Icw] znamionowy prąd krótkotrwały wytrzymywany: 1100 A <= 40 °C 1 s obwód mocy, 250 A <= 40 °C 10 min. obwód mocy, 550 A <= 40 °C 1 min. obwód mocy, 950 A <= 40 °C 10 s obwód mocy - paramtery bezpiecznika dobezpieczającego: 200 A gG w <= 690 V koordynacja typ 2 dla obwód mocy, 250 A gG w <= 690 V koordynacja typ 1 dla obwód mocy - Znamionowe napięcie izolacji [Ui] : 1000 V dla Obwód zasilający zgodnie z IEC 60947-4-1, 600 V dla obwód mocy certyfikaty CSA, 600 V dla obwód mocy certyfikaty UL - pokrywa ochronna: z - podstawa montażowa: płyta, szyna - normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certyfikaty produktu: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - przyłącza - zaciski: obwód mocy : złącze 1 kabel (kable) 10...120 mm² - sztywność kabla: stały - bez końcówka przewodu, obwód mocy : złącze 2 kabel (kable) 10...50 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - z końcówką kablową, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód zasilający : złącze 1 kabel (kable) 10...120 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : złącze 1 kabel (kable) 10...120 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód zasilający : złącze 2 kabel (kable) 10...50 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : złącze 2 kabel (kable) 10...50 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwody sterowania : zaciski śrubowe 1 kabel (kable) 1...2.5 mm² - sztywność kabla: stały - bez końcówka przewodu - moment dokręcania: obwód mocy : 12 N.m - wł złącze sześciokątny 4 mm, Obwody sterowania : 1.2 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2, Obwody sterowania : 1.2 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm - czas pracy: 20...50 ms zamykanie, 6...20 ms otwieranie - poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 - trwałość mechaniczna: 8 Mcykli.
