Styczniki mocy – przewodnik techniczny dla elektryka

Wybór odpowiedniej aparatury łączeniowej w projektach komercyjnych i przemysłowych wymaga precyzyjnego balansu między niezawodnością a optymalizacją kosztów. Seria Easy TeSys Control (LC1E) od Schneider Electric została zaprojektowana jako odpowiedź na potrzeby standardowych aplikacji, gdzie kluczowa jest trwałość mechaniczna, a zaawansowane certyfikaty bezpieczeństwa maszynowego nie są wymagane.

Kluczowe parametry techniczne i konstrukcyjne

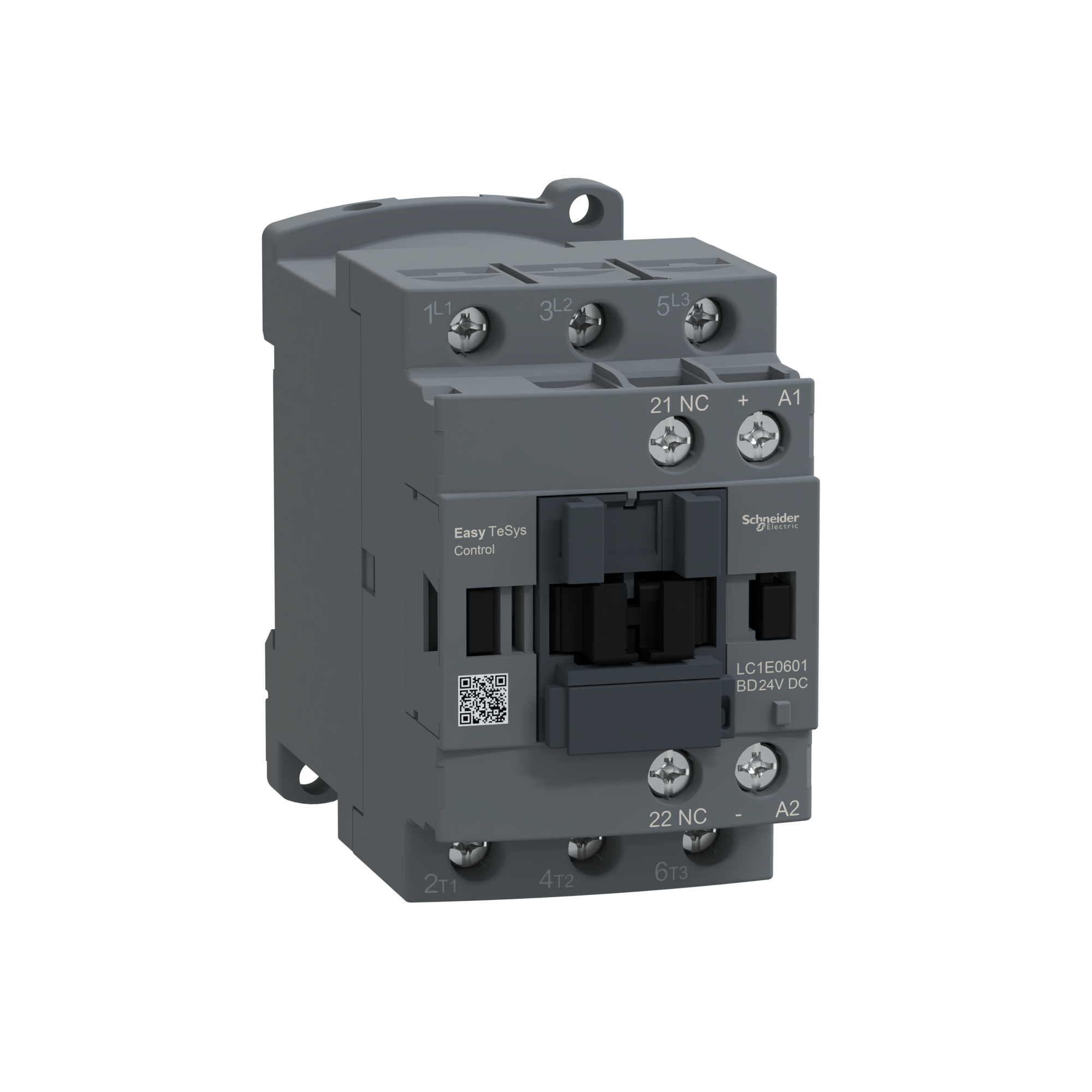

Seria LC1E to linia styczników i przekaźników przeciążeniowych zaprojektowana z myślą o prostocie i niezawodności. Dzięki skupieniu się na rynku europejskim, producent dostarczył komponenty o wysokiej wydajności, eliminując koszty związane z globalną uniwersalnością materiałową.

1. Wytrzymałość i cykl życia

Najważniejszym wyróżnikiem serii Easy TeSys Control jest jej trwałość mechaniczna, sięgająca aż 10 milionów cykli. Dla instalatora oznacza to minimalizację awarii w układach o dużej częstotliwości łączeń, co przekłada się na niższe koszty utrzymania ruchu.

2. Charakterystyka elektryczna

Kategorie pracy: Pełne wsparcie dla AC-3 (sterowanie silnikami klatkowymi) oraz AC-1 (obciążenia rezystancyjne).

Konfiguracja cewek: Dostępność szerokiego spektrum napięć sterujących AC (w tym standardowe 230 V) oraz cewek 24 V DC.

Styki pomocnicze: Część modeli posiada zintegrowane styki 1NO + 1NC, co upraszcza budowę układów samopodtrzymania i sygnalizacji bez konieczności montażu dodatkowych bloków.

Zastosowanie: Optymalny dobór aparatury

Produkty Easy TeSys Control są dedykowane do aplikacji, w których priorytetem jest prosta logika sterowania i trwałość.

Rekomendowane obszary montażu:

HVAC i Wentylacja: Sterowanie wentylatorami, centralami klimatyzacyjnymi i nagrzewnicami.

Pompy i Systemy Wodne: Idealne do hydroforowni i przepompowni w budownictwie wielorodzinnym.

Oświetlenie budynkowe: Załączanie sekcji oświetleniowych o dużej mocy.

Przenośniki i transportery: Standardowe linie przesyłowe w przemyśle lekkim.

Ważne ograniczenia projektowe:

Należy wyraźnie zaznaczyć, że seria LC1E nie posiada certyfikatów bezpieczeństwa maszynowego. W praktyce oznacza to, że nie może być stosowana jako element wykonawczy w krytycznych obwodach bezpieczeństwa (np. kurtyny świetlne, wyłączniki awaryjne E-Stop). W takich przypadkach należy sięgnąć po serię premium – TeSys Deca.

Dlaczego elektrycy wybierają Easy TeSys Control?

Ekonomia projektu: Znacznie niższa cena zakupu w porównaniu do serii TeSys Deca przy zachowaniu identycznej trwałości mechanicznej (10 mln cykli).

Prostota doboru: Przejrzysta oferta i standardowe wymiary ułatwiają szybki montaż w rozdzielnicach.

Dostępność: Produkty zoptymalizowane pod rynek europejski są łatwo dostępne w lokalnych hurtowniach elektrycznych.

Specyfikacja techniczna

Parametr	Wartość / Zakres
Producent	Schneider Electric
Seria	Easy TeSys Control (LC1E)
Trwałość mechaniczna	10^7 cykli
Główne kategorie pracy	AC-1, AC-3
Zintegrowane styki pomocnicze	Tak (zazwyczaj 1NO + 1NC)
Rynek docelowy	Europa (Zgodność CE)
Typy cewek	AC (50/60 Hz), 24 V DC
Certyfikacja Safety	Brak (nie stosować w układach E-Stop)
