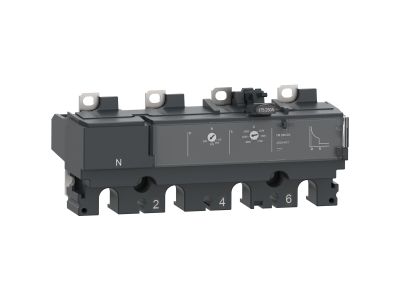

Wyzwalacz termomagnetyczny Compact NSX 160DC - NSX160 DC 4P

Informacja o Produkcie

TM160DC to 4-biegunowy wyzwalacz termomagnetyczny kompatybilny z wyłącznikami ComPacT NSX 160DC. Jest optymalnym wyborem dla wszystkich aplikacji prądu stałego. Posiada regulowane zabezpieczenie termiczne przed przeciążeniem i stałe zabezpieczenie magnetyczne przed zwarciem. Prąd znamionowy wynosi 160A, a napięcie robocze 750VDC. Jest zgodny z międzynarodowymi standardami (IEC 60947), CCC, EAC i specyfikacjami morskimi.

Producent Schneider Electric
Wymiary 0.1m x 0.07m x 0.15m

Blok wyzwalający wyłącznika

Zakres nastawy wyzwalacza przeciążeniowego 112 - 160 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 1250 A
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 1250 A
Znamionowy prąd ciągły Iu 160 A
Rodzaj napięcia sterowania DC
Liczba biegunów 4
Rodzaj wyzwalacza zwarciowego Bezzwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi Nie
Rodzaj ochrony silnika Wyzwalacz termiczno-magnetyczny
Znamionowy prąd załączania 160 A
Ustawienie bieżące: bezzwłoczne zwolnienie zwarcia 1250 - 1250 A
Wymagane zewnętrzne źródło zasilania Nie
Rodzaj napięcia zasilania DC
Napięcie pracy dla DC 750 - 750 V
Szerokość 139.7 mm
Wysokość 60.6 mm
Głębokość 88.2 mm
